Sensofar 3D 광학 프로파일러
넥스캠은 스페인 Sensofar의 파트너입니다. 시료에 닿지 않고 마이크로·나노 스케일의 표면을 3D로 측정합니다. 공초점·백색광 간섭계·초점변화 3가지 측정 기술을 한 대의 센서 헤드에 담아, 거친 표면부터 매끄러운 경면·박막 두께까지 모두 측정합니다.

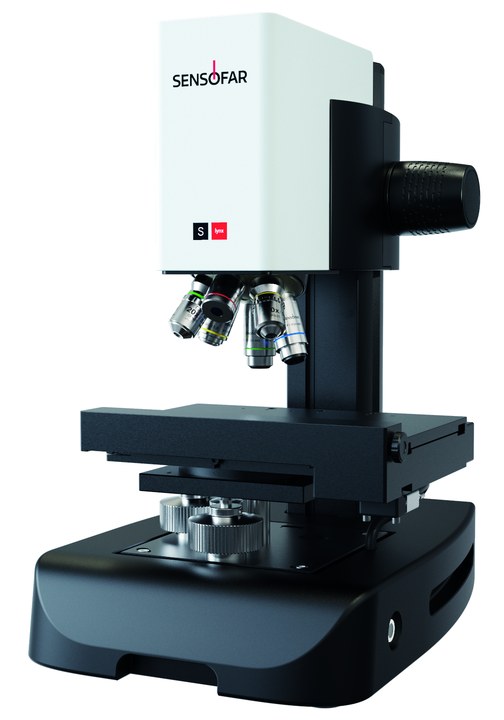

S lynx 2
공간 효율적인 컴팩트 3D 표면 프로파일러
제품 소개
S lynx 2는 공간과 유연성이 중요한 실험실을 위해 설계된 컴팩트·포터블 표면 프로파일러입니다. 작은 설치 공간에 간섭계, 공초점, Ai 초점변화 세 가지 강력한 측정 기술을 모두 담았습니다.

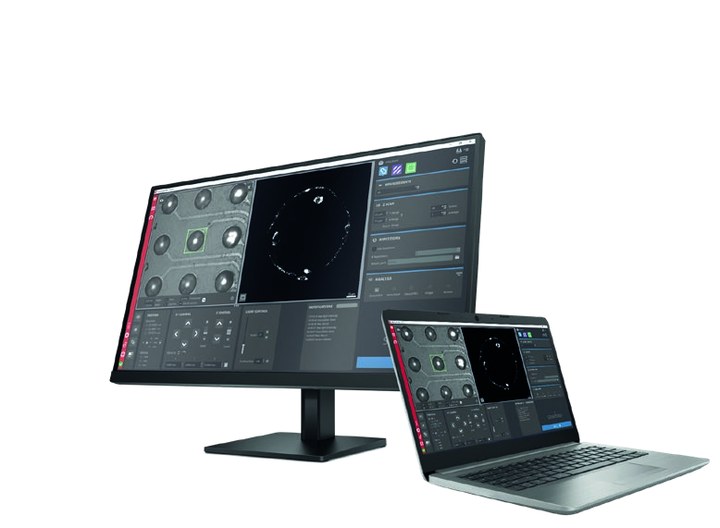

표면 재질과 형상에 따라 최적의 기술을 자동으로 선택해, 매끄러운 경면부터 거친 표면까지 폭넓은 소재에서 정확한 데이터를 얻습니다. 지형 계산은 센서 헤드 안에서 처리하고, 무거운 분석은 PC의 풀파워를 활용하는 하이브리드 구조입니다.

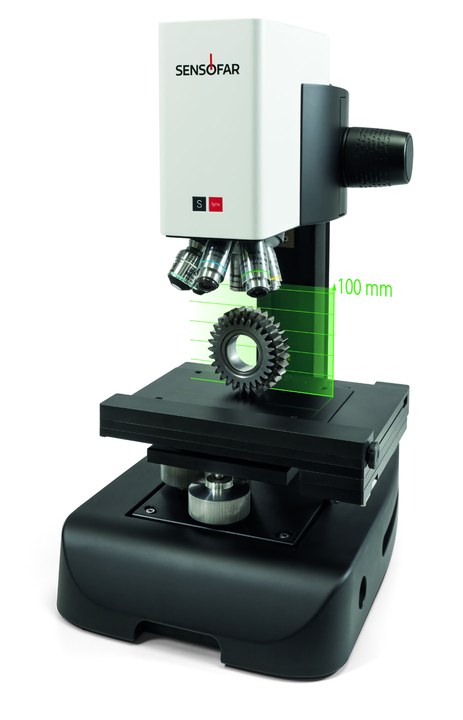

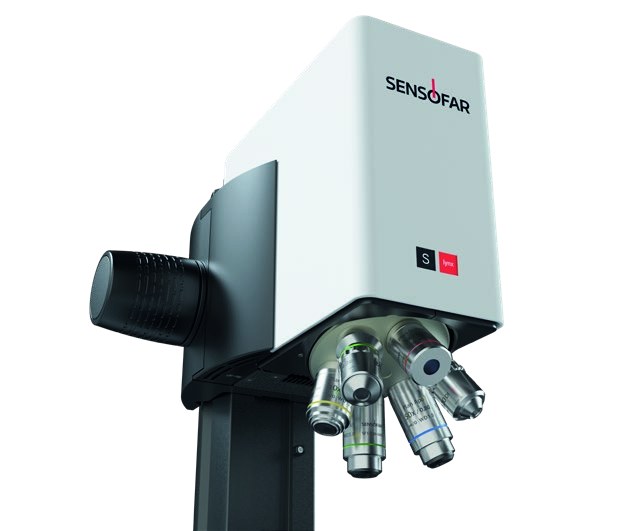

6포지션 전동 노즈피스로 배율을 자동 전환하고, 스티칭으로 넓은 영역을, 확장 측정 모듈로 높은 단차를 커버합니다. 조절식 컬럼으로 다양한 크기의 시료에 대응합니다.
3가지 측정 기술, 하나의 센서
공초점
가파른 경사와 거친 표면에 강합니다. 높은 측면(lateral) 분해능으로 미세 형상과 급격한 단차를 정밀하게 측정합니다.
백색광 간섭계
매끄러운 경면·평탄 표면에 최적. 서브 나노미터(최대 0.1nm) 수직 분해능으로 초정밀 거칠기·박막 두께를 측정합니다.
초점 변화 (Ai)
거칠고 기울어진 표면, 큰 형상 변화에 강합니다. 넓은 시야를 빠르게 스캔해 복잡한 부품의 형상을 잡아냅니다.
Sensofar 3D 프로파일러 라인업
S neox
S lynx 2
S onix

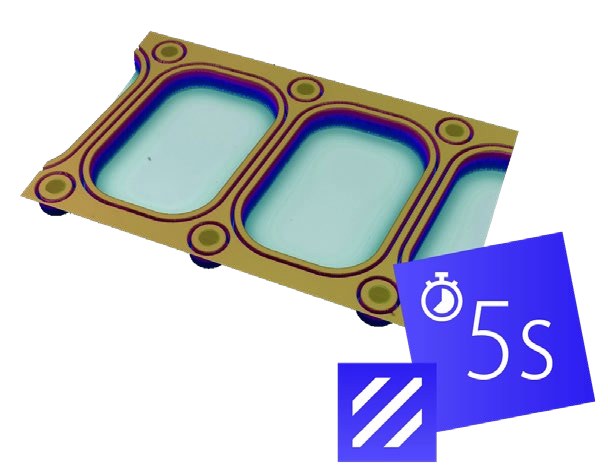

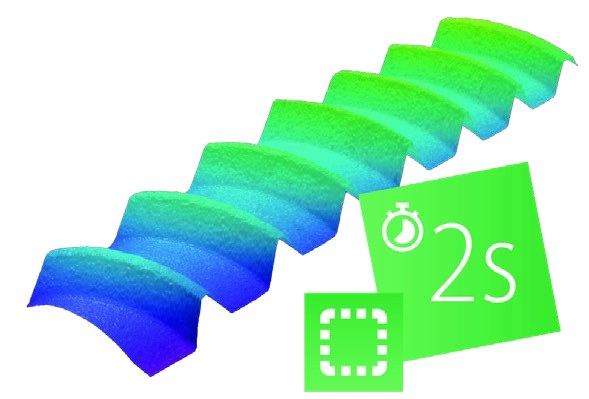

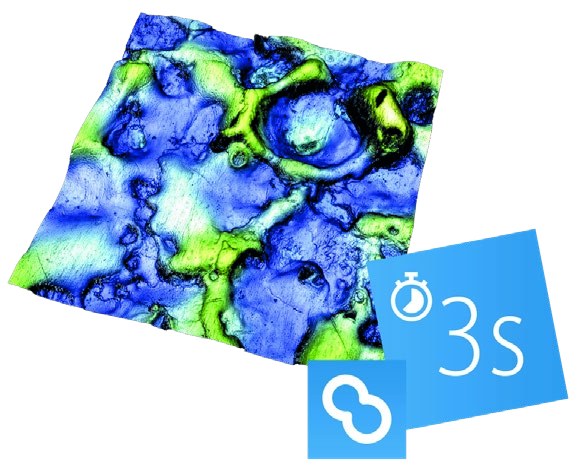

측정 예시 — 3D 표면 지형
면적 표면 텍스처 측정
표면 텍스처(surface texture)는 완전히 평탄·매끄러운 표면과 비교했을 때의 미세한 형상 변화를 뜻하며, 제품의 마찰·내마모성·접착·외관·기능을 좌우합니다.
ISO 25178은 3D 면적(areal) 표면 텍스처를 측정·분석하는 국제 표준입니다. 의료기기·자동차·소비재·항공우주 등 산업 전반에서 부품이 요구 성능과 신뢰성·안전 기준을 만족하는지 일관되게 판정하는 기준이 됩니다.
넥스캠은 Sensofar 장비와 함께 어떤 파라미터(Sa·Sq·Sz 등)를 언제 써야 하는지까지 함께 컨설팅해, 단순 측정을 넘어 현장에 맞는 품질 기준 수립을 지원합니다.
