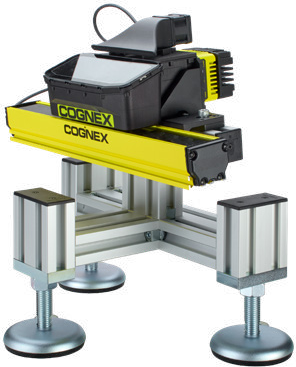

SLX-3804L
물류용 고성능 하단(Bottom) 바코드 스캔
SLX-3804L은 코그넥스(Cognex)의 물류용 하단 바코드 스캔 솔루션으로, 컨베이어 벨트 사이의 최소 5 mm 틈으로 소포 바닥면의 1D·2D 바코드를 4K 라인스캔으로 읽습니다. 상단·측면 스캐너나 5면 비전 터널에 더하면 6면 스캔이 완성됩니다.
판독률
99.9% (Cognex 자료 기준)
컨베이어
최소 간격 5 mm · 최대 3.3 m/s (650 fpm)
센서
1" CMOS 4K 라인스캔 (4096 px, 84 kHz)
시야
400 · 600 · 800 · 1000 mm
Key Features
주요 특징
좁은 틈에서도 안정적인 하단 판독전용 광학계와 집중 조명으로 기존 라인스캔보다 짧은 작업 거리에서 5 mm 틈을 통해 바코드를 읽습니다.
4K 라인스캔 · 고속 디코딩4096 px 라인스캔 센서와 Cognex 디코딩 알고리즘으로 최대 3.3 m/s 라인에서 1D·2D 코드를 실시간 판독합니다.
45분 설치 · 웹 UI안내형 정렬이 있는 웹 UI로 빠르게 설치해 바쁜 풀필먼트 센터의 라인 정지 시간을 줄입니다. SLX 전 제품 공통 UI입니다.

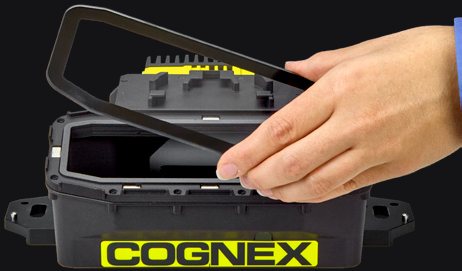

분리형 먼지 커버먼지가 덜 쌓이는 각진 커버를 운전 중에도 몇 초 만에 떼어 청소합니다. 로우 프로파일 블로어로 뷰포트를 보호합니다.
실시간 디코딩 · 디버터 근접 배치코드를 빠르게 처리해 분기기(디버터)를 스캔 지점 가까이 둘 수 있어, 바닥 공간과 하드웨어 비용을 줄입니다.
판독 실패 이미지 분석읽지 못한 코드의 원인(손상·불분명·누락)을 자동 분류해 재작업을 줄이고 상류 공정·공급업체 라벨 품질을 개선합니다.
터널 통합 · 멀티 리더 동기화여러 리더를 동기화해 6면 스캔과 이미지 오프로드를 손쉽게 구성합니다.
소형 · 개조 용이컨베이어 아래 좁은 공간에 맞는 소형 설계로 기존 라인 개조가 쉽고, 작업자 간섭 위험을 줄입니다.
Applications
적용 분야
유도(Induction) 라인 바코드 캡처소포가 분류기에 들어갈 때 바닥면 1D·2D 바코드를 읽어 분류 효율을 높이고 수작업 재처리·재순환을 줄입니다.
5면 터널 → 6면 스캔5면 모듈식 비전 터널(MVT)에 하단 스캔을 더해 고속 분류기의 처리량을 높입니다.
수하물 태그 추적하단 스캔을 추가한 360° 수하물 태그 판독으로 공항 수하물 추적 효율을 높입니다.
상단 스캔 + 하단 스캔입고·출고 대량 워크플로에서 상단 스캐너가 놓치는 바닥면 바코드까지 읽어 판독 성능을 높입니다.
Model Selection
모델 선택 — 시야(벨트 폭)별
| 모델 | 시야 (FOV) | 최소 1D 코드 | 최소 2D 코드 | 최소 컨베이어 높이 |
|---|---|---|---|---|
| SLX-3804L-BR-MXSC MXS1C1 (청색 필터) | 400 mm | 0.15 mm (6 mil) | 0.30 mm (12 mil) | 480 mm |
| SLX-3804L-BR-MSC | 600 mm | 0.18 mm (7 mil) | 0.36 mm (14 mil) | 538 mm |
| SLX-3804L-BR-MLCC2 낮은 클리어런스 | 600 mm | 0.18 mm (7 mil) | 0.36 mm (14 mil) | 370 mm |
| SLX-3804L-BR-MMC | 800 mm | 0.25 mm (10 mil) | 0.56 mm (22 mil) | 492 mm |
| SLX-3804L-BR-MLC | 1000 mm | 0.33 mm (13 mil) | 0.64 mm (25 mil) | 598 mm |
Specifications
공통 사양
| 항목 | 사양 |
|---|---|
| 컨베이어 | 최소 간격 5 mm · 최대 속도 3.3 m/s (650 fpm) |
| 이미지 센서 | 1" CMOS, 3.45 × 3.45 µm 픽셀 · 8비트 흑백 |
| 해상도 | 라인 4096 px · 최대 이미지 4096 × 16376 (64 MP) |
| 라인 속도 | 최대 84 kHz (11.9 µs/line) · C 마운트 |
| 조명 | 외부 백색 LED 바 라이트 (400 / 600 / 800 / 1000 mm) |
| I/O | 광절연 트리거 입력 1 · 브레이크아웃 사용 시 범용 입력 최대 3 · 고속 출력 최대 4 · M12 커넥터 |
| 네트워크 | 기가비트 이더넷 2포트 (1포트 TSN 지원) · RS-232 |
| 통신 프로토콜 | SLMP, RS-232, SFTP, TCP/IP, EtherNet/IP, Modbus TCP, PROFINET |
| 전원 | 24 V DC ±10%, 최대 2.0 A · 평균 7 W / 최대 14 W |
| 치수 · 무게 | H 98 × L 231.5 × W 260 mm · 브래킷 포함 2,150 g |
| 작동 환경 | 0 ~ 40 °C · 습도 95% 미만 (비응축) |
| 인증 | TÜV SÜD NRTL, CE, EU RoHS, FCC, KCC, China RoHS |
※ Cognex SLX-3804L 데이터시트 기준이며 제조사 사정에 따라 변경될 수 있습니다. Cognex는 Cognex Corporation의 등록 상표입니다.
SLX-3804L 데이터시트 (한국어)PDF · 2.4 MB · 12페이지 — 특징, 적용 분야, 사양, 구성품·부속품, 치수도
PDF 다운로드 ↓
